Leitfähige Silikon-Zebra-Elastomere-Steckverbinder
Gold-Steckerverbinder
YG- & YU-TYP
Gold-Steckverbinder werden aus vergoldetem Draht und isolierendem Silikonkautschuk hergestellt. Es gibt zwei Arten von Gold-Steckverbinder, YG und YU, bei denen der Widerstand extrem niedrig ist.

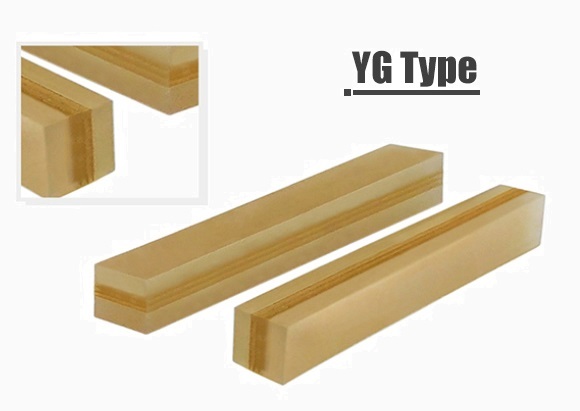

Der YG-Typ besteht aus abwechselnden Schichten aus vergoldetem Draht und isolierendem Silikonkautschuk als Träger.
![yg](https://youeal.hk/wp-content/uploads/YG-1.jpg)

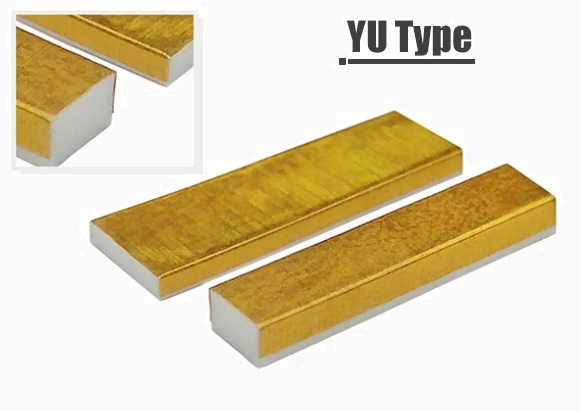

YU-Typ besteht aus abwechselnden Schichten aus vergoldetem Draht auf der Oberfläche, sowie isolierendes Silikonkautschuk an der Unterseite. Die maßgeschneiderte Größe wird durch die Verwendung von speziell entwickelten Werkzeugen hergestellt.
![yu](https://youeal.hk/wp-content/uploads/YU-1.jpg)
ABMESSUNGEN

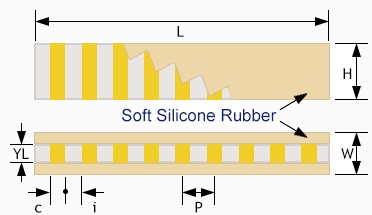

YG TYP
![YG TYP](https://youeal.hk/wp-content/uploads/Dimensions-YG-1.jpg)

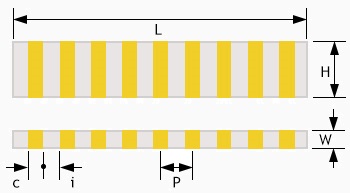

YU-TYP
![YU-TYP](https://youeal.hk/wp-content/uploads/Dimensions-YU-1.jpg)
TOLERANZEN
(Einheit: mm) | ||||
YG | YU | |||
P | ABSTAND | 0.1 / 0.05 | 0.1 / 0.05 | |
L | LÄNGE | 2.0 bis 20.0 ± 0.5 | ||
H | HÖHE | 2.8 bis 7.0 ± 0.3 | ||
W | BREITE | 1.5 bis 3.0 ± 0.3 | ||
I | LEITERBEREICH | Max:0.5 | ||
VERGOLDETER MESSINGDRAHT | ||||
KOMPRESSIONSRATE: | 10% to 30% | |||
TEMPERATUR: | Betriebstemperatur: -25°C to 85°C Lagertemperatur: -40°C to 85°C (Feuchtigkeit: ≤40%) |
