Leitfähige Silikon-Zebra-Elastomere-Steckverbinder
Dummy-/ Schwamm-Elastomere-Steckverbinder
DUMMY- (DM-TYP) / SCHWAMM-TYP

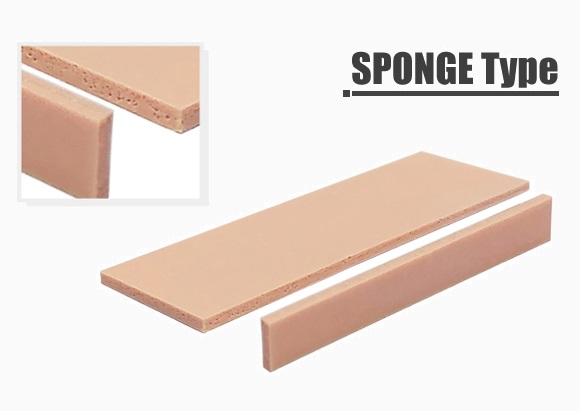

Der DM-Typ ist aus isolierendem Silikonkautschuk hergestellt, während der Schwamm-Typ aus isolierenden Schwamm-Silikonkautschuk hergestellt ist. Sie werden als Abstandshalter in Verbindung mit YP-, YE- & YS- / SYS-Typ-Steckverbindern verwendet, um LCD zu balancieren. Wenn LCD-Design mit einseitigem leitfähigem Muster verbunden ist, sollte man darauf achten, einen DM- / SCHWAMM-Typ zu verwenden, um eine gleichmäßige Verteilung des Gewichts zu gewährleisten. Der Schwamm-Typ ist komprimierbarer als der DM-Typ, aufgrund des enthaltenen Blasvorgangs.
ANWENDUNGEN
Unterstützt LCD mit einseitigem leitfähigem Muster
![3-1-8-dm-type](https://youeal.hk/wp-content/uploads/3.1.8-DM-Type.jpg)
![3-1-8-sponge-type](https://youeal.hk/wp-content/uploads/3.1.8-SPONGE-Type.jpg)
Durchsichtige Dummy-Elastomere-Steckverbinder

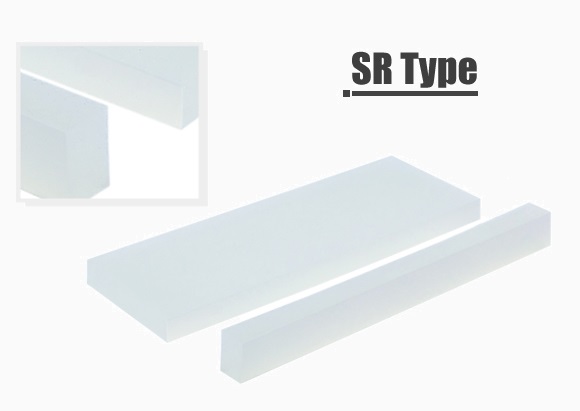

SR TYPE
Der SR-Typ wird für TFT-LCD sowie hochwertiges STN-LCD mit flexiblem Steckverbinder verwendet. Aufgrund der glatten Oberfläche ist der SR-Typ selbstklebend. Es gibt aber auch den SR-Typ mit doppeltem Klebeband. Der Schwamm-Typ ist auch für bestimmte Anwendungen verfügbar.
ANWENDUNGEN
Schützt die Glasoberfläche und leitende Leitungen vor Vibrationseinwirkung.
![3-1-8-sr-type](https://youeal.hk/wp-content/uploads/3.1.8-SR-Type.jpg)
ABMESSUNGEN

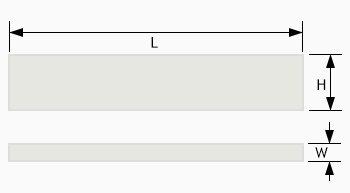

DM-TYP
![DM-TYP](https://youeal.hk/wp-content/uploads/Dimensions-DM.jpg)

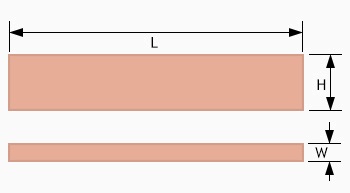

SCHWAMM-TYP
![SCHWAMM-TYP](https://youeal.hk/wp-content/uploads/Dimensions-SPONGE.jpg)

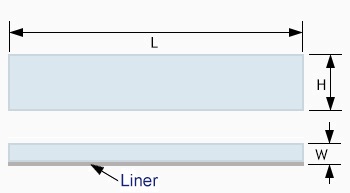

SR-TYP
![SR-TYP](https://youeal.hk/wp-content/uploads/Dimensions-SR.jpg)
![drawing-typical-assembly-dm-sponge-sr](https://youeal.hk/wp-content/uploads/drawing-Typical-Assembly-DM-SPONGE-SR.jpg)
TOLERANZEN
(Einheit: mm) | ||||
0.1P | 0.18P | |||
L | LÄNGE | L ≤ 10 ±0.2 10≤L ≤ 70 ±0.3 70 < L ≤ 120 ± 0.45 120 < L ≤ 200 ± 0.7 200 < L ≤ 300 ± 0.9 |
||
H | HÖHE | 1.5 < H ≤ 5.0 ± 0.1 5.0 < H ≤ 20 ± 0.15 | ||
W | BREITE | 0.3 < W ≤ 1.0 ± 0.1 1.1 < W < 2.5 ± 0.15 2.5 ≤W ± 0.2 |
KOMPRESSIONSKURVEN - HAFTUNG VON KLEBER (SR-TYP)
MIT DOPPELTBESCHICHTETEN KLEBSTOFF | OHNE DOPPELTBESCHICHTETEN | |
DICKE (t) | 0.06mm | |
KLEBKRAFT (g/20mm) | Silicone:Silikon:300 Metalle oder Kunststoffe:800 | 50 |
LINER | Papier | PE-Folie |
STRUKTUR | ![]() |
![]() |

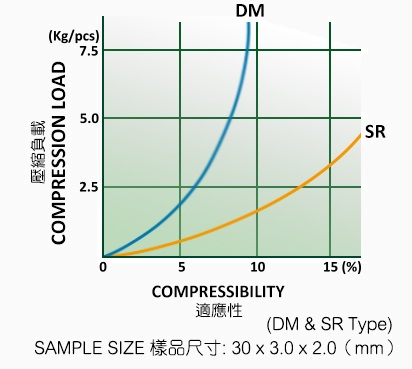

KOMPRESSIONSKURVEN
![<h3><strong><span style="text-decoration: underline">KOMPRESSIONSKURVEN</span></strong></h3>](https://youeal.hk/wp-content/uploads/Compression-Curves-DM-SR.jpg)
