導電膠條
YF 型號 / 特製型號(L形狀 / F形狀)
YF 型號
YF 型號導電膠條主要應用於點陣式液晶顯示器的橫向顯示部份,其最大優點是能將液晶顯示器的向上面連接其下面的電路板。
![3-1-10-yf-type](https://youeal.hk/wp-content/uploads/3.1.10-YF-Type.jpg)

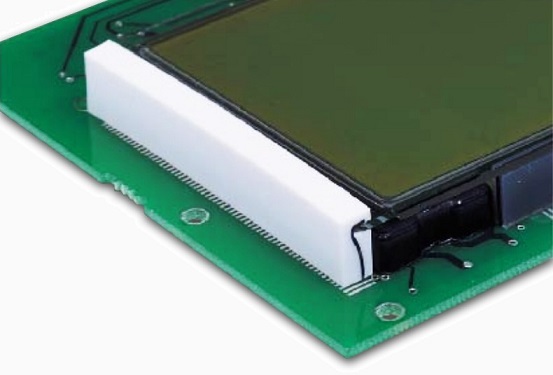

可應用之產品
點陣式的橫向顯示部份
![yf-used-on-pcb](https://youeal.hk/wp-content/uploads/YF-used-on-PCB-3.jpg)

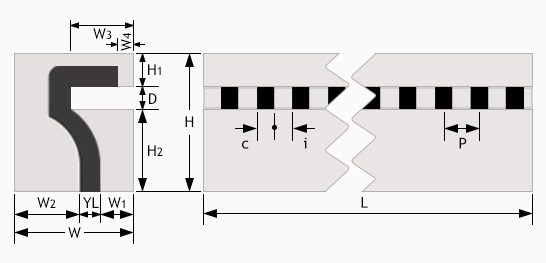

尺寸規格
![<h3><span style="text-decoration: underline"><strong>尺寸規格</strong></span></h3>](https://youeal.hk/wp-content/uploads/Dimensions-YF.jpg)
公差
(單位:毫米) | ||||
0.05P | 0.1P | 0.18P | ||
P | 密度 | 0.05 ± 0.025 | 0.1 ± 0.03 | 0.18 ±0.04 |
L | 長度 | L ≤ 10 ±0.3 10≤L ≤ 70 ±0.4 70 < L ≤ 120 ± 0.6 120 < L ≤ 200 ± 1.0 200 < L ≤ 300 ± 1.5 |
||
H | 高度 | 4.5<H≤7.0 ± 0.4 7.0<H≤10.0 ± 0.6 | ||
H1 | ± 0.15 | |||
H2 | 2.0<H2≤5.0 ± 0.4 5.0<H2≤8.0 ± 0.6 | |||
W | 寬度 | 3.5<W≤4.5 ± 0.2 4.5<W≤6.5 ± 0.4 | ||
Wa | ± 0.1 | |||
W1 | ± 1.0 | |||
W2 | ± 1.0 W2 = W - W1 - Wa | |||
W3 | ± 1.0 | |||
W4 | 1.0 ± 0.7 | |||
D | 接合顯示器距離 | ± 0.2 |

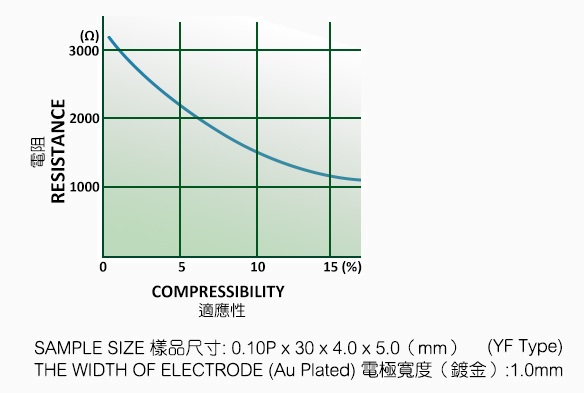

壓縮曲綫圖
![<h3><strong><span style="text-decoration: underline">壓縮曲綫圖</span></strong></h3>](https://youeal.hk/wp-content/uploads/Compression-Curves-YF.jpg)

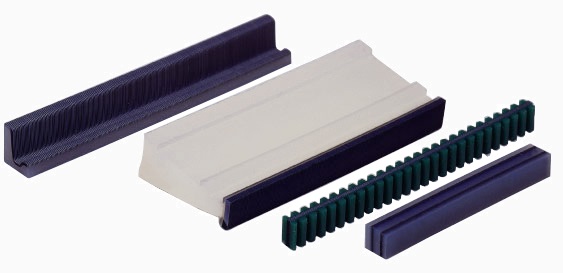

特製型號(L形狀 / F形狀)
客戶如在產品上有特別設計或形狀,歡迎與我們的開發部聯絡及研究,工程師很樂意為客戶提供建議及開發特別形狀之導電膠條。 尤當客戶遇到以下三種之情況 :
(1) 液晶顯示器與印刷電路板處於不平衡狀態。
(2) 設計液晶顯示器模塊時,受到其他零件限制及阻礙。
(3) 同一位置需要兩條或以上導電線。
![](https://youeal.hk/wp-content/uploads/custom-type.jpg)

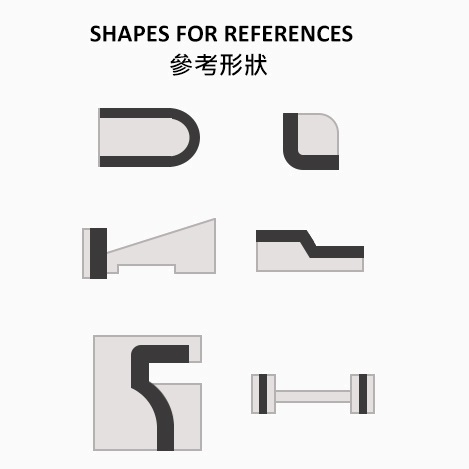

![<h3><span><strong>參考形狀</strong></span></h3>](https://youeal.hk/wp-content/uploads/SHAPES-FOR-REFERENCES.jpg)

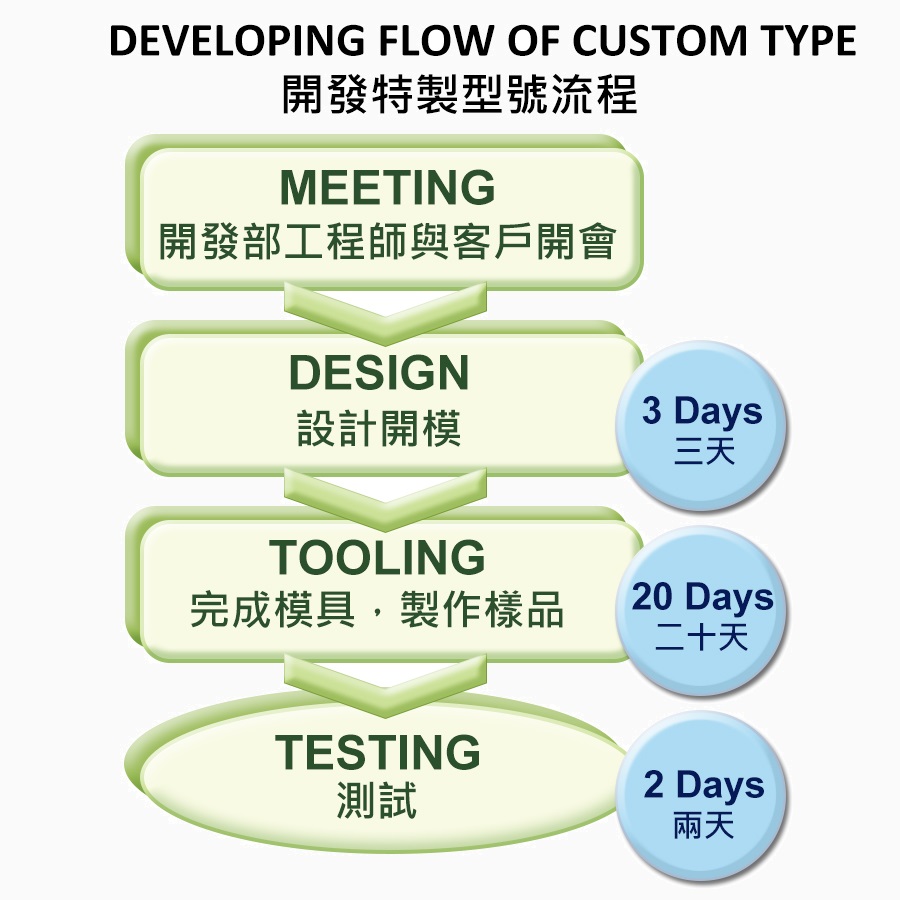

![<h3><span><strong>開發特製型號流程</strong></span></h3>](https://youeal.hk/wp-content/uploads/DEVELOPING-FLOW-OF-SPECIAL-TYPE-2.jpg)
