導電膠條
銀製導電膠條
銀製導電膠條是專為一些需要超低電阻的模塊而製造的，例如︰晶片銲接在玻璃上(COG)，咪套(MIC HOLDER)等等。 銀製導電膠條是由導電與絕緣橡膠交替而成的，與YL型號相似，且其導電層是用銀的金屬粒子，並再經特別的生產程序而製造，目的是使其能達到超低電阻的特殊效果。唯一的銀製導電膠條分別有YAL及YAS型號，以配合客戶不同的產品設計。

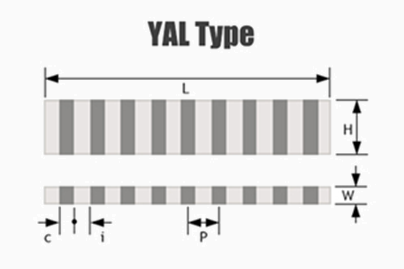

YAL 型號導電膠條是由導電體與絕緣體交替而成，並且沒有外層的。 它廣泛應用於連接兩片小型的電路板。

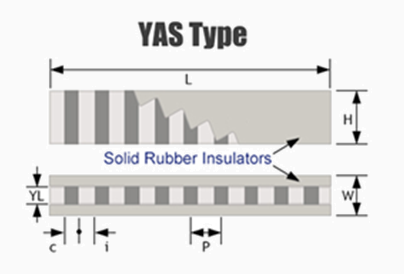

YAS 型號導電膠條是在YAL型號的兩面加上絕緣的外層，增加其可壓縮性能。 它適用於連接小型的電路板。
可應用之產品
晶片銲接在玻璃的液晶顯示器，電路板之間的連接，軟性電路與電路板之連接。
尺寸規格
公差
| (单位：毫米) | ||||
| 0.1P | 0.18P | |||
| P | 密度 | 0.1 ± 0.03 | 0.18 ± 0.04 | |
| L | 長度 | L ≤ 10 ± 0.1 40 < L ≤ 70 ± 0.3 |
10 < L ≤ 40 ± 0.2 200 < L ≤ 100 ± 0.4 |
|
| H | 高度 | 1.0 < H ≤ 5.0 ± 0.1 | 5.0 < H ≤ 10 ± 0.15 | |
| W | 寬度 | 0.6 < W≤ 1.5 ± 0.1 1.5 < W≤ 2.5 ± 0.15 2.5 ≤ W ± 0.2 | ||
| YL | 導電層寬度 | YL=0.4 ±0.1毫米 when W ≤ 1.2毫米 YL=0.5 ±0.1毫米 when W = 1.3毫米 YL≥0.6 ±0.1毫米 when W≥1.4毫米 |
||
