导电胶条
YF 型号 / 特制型号 (L形状 / F形状)
YF 型号

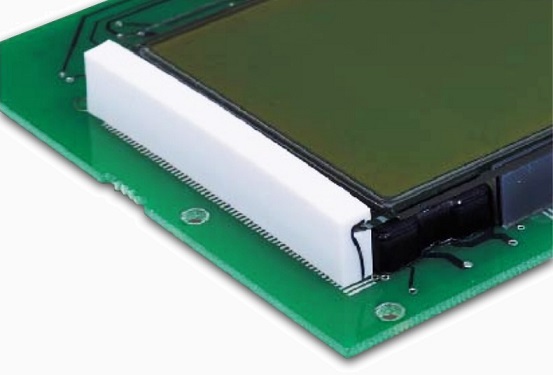

YF 型号导电胶条主要应用于点阵式液晶显示器的横向显示部份，其最大优点是能将液晶显示器的向上面连接其下面的电路板。
可应用之产品
点阵式的横向显示部份
尺寸规格
公差
| (单位：毫米) | ||||
| 0.05P | 0.1P | 0.18P | ||
| P | 密度 | 0.05 ± 0.025 | 0.1 ± 0.03 | 0.18 ±0.04 |
| L | 长度 | L ≤ 10 ±0.3 10≤L ≤ 70 ±0.4 70 < L ≤ 120 ± 0.6 120 < L ≤ 200 ± 1.0 200 < L ≤ 300 ± 1.5 |
||
| H | 高度 | 4.5<H≤7.0 ± 0.4 7.0<H≤10.0 ± 0.6 | ||
| H1 | ± 0.15 | |||
| H2 | 2.0<H2≤5.0 ± 0.4 5.0<H2≤8.0 ± 0.6 | |||
| W | 宽度 | 3.5<W≤4.5 ± 0.2 4.5<W≤6.5 ± 0.4 | ||
| Wa | ± 0.1 | |||
| W1 | ± 1.0 | |||
| W2 | ± 1.0 W2 = W - W1 - Wa | |||
| W3 | ± 1.0 | |||
| W4 | 1.0 ± 0.7 | |||
| D | 接合显示器距离 | ± 0.2 | ||
压缩曲线图
特制型号 (L形状 / F形状)
客户如在产品上有特别设计或形状，欢迎与我们的开发部联络及研究，工程师很乐意为客户提供建议及开发特别形状之导电胶条。当当客户遇到以下三种之情况 :
(1) 液晶显示器与印刷电路板处于不平衡状态。
(2) 设计液晶显示器模块时，受到其他零件限制及阻碍。
(3) 同一位置需要两条或以上导电线。
