银制导电胶条
银制导电胶条是专为一些需要超低电阻的模块而制造的，例如︰晶片焊接在玻璃上(COG)，咪套(MIC HOLDER)等等。银制导电胶条是由导电与绝缘橡胶交替而成的，与YL型号相似，且其导电层是用银的金属粒子，并再经特别的生产程序而制造，目的是使其能达到超低电阻的特殊效果。唯一的银制导电胶条分别有YAL及YAS型号，以配合客户不同的产品设计。

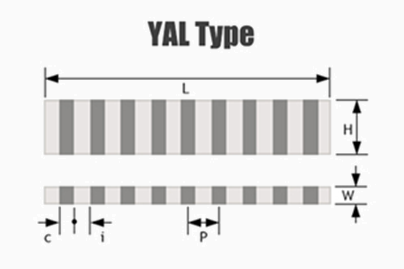

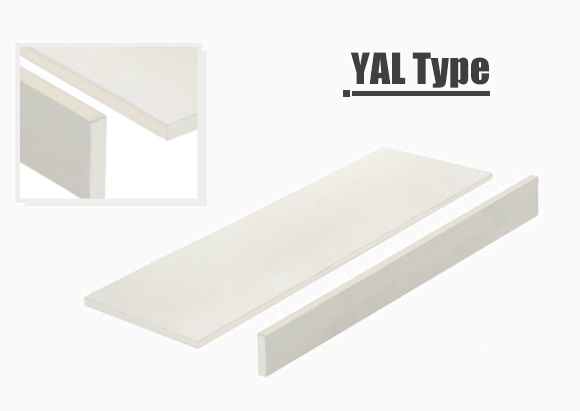

YAL 型号导电胶条是由导电体与绝缘体交替而成，并且没有外层的。它广泛应用于连接两片小型的电路板。

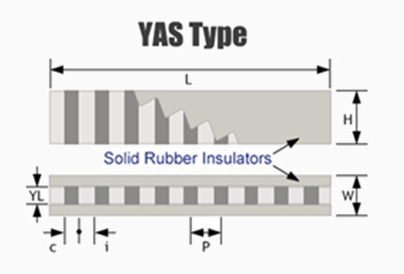

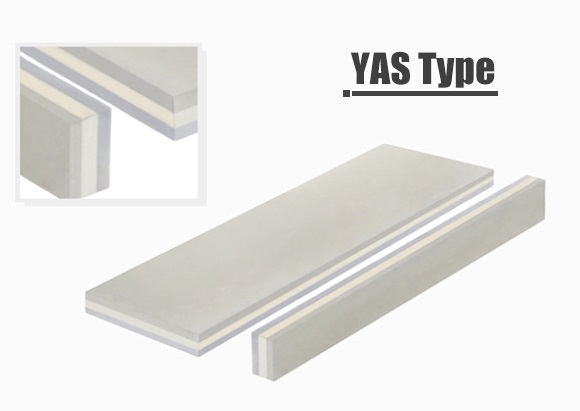

YAS 型号导电胶条是在YAL型号的两面加上绝缘的外层，增加其可压缩性能。它适用于连接小型的电路板。
可应用之产品
晶片焊接在玻璃的液晶显示器，电路板之间的连接，软性电路与电路板之连接。
尺寸规格
公差
| (單位：毫米) | ||||
| 0.1P | 0.18P | |||
| P | 密度 | 0.1 ± 0.03 | 0.18 ± 0.04 | |
| L | 长度 | L ≤ 10 ± 0.1 40 < L ≤ 70 ± 0.3 |
10 < L ≤ 40 ± 0.2 200 < L ≤ 100 ± 0.4 |
|
| H | 高度 | 1.0 < H ≤ 5.0 ± 0.1 | 5.0 < H ≤ 10 ± 0.15 | |
| W | 宽度 | 0.6 < W≤ 1.5 ± 0.1 1.5 < W≤ 2.5 ± 0.15 2.5 ≤ W ± 0.2 | ||
| YL | 导电层宽度 | YL=0.4 ±0.1毫米 when W ≤ 1.2毫米 YL=0.5 ±0.1毫米 when W = 1.3毫米 YL≥0.6 ±0.1毫米 when W≥1.4毫米 |
||
