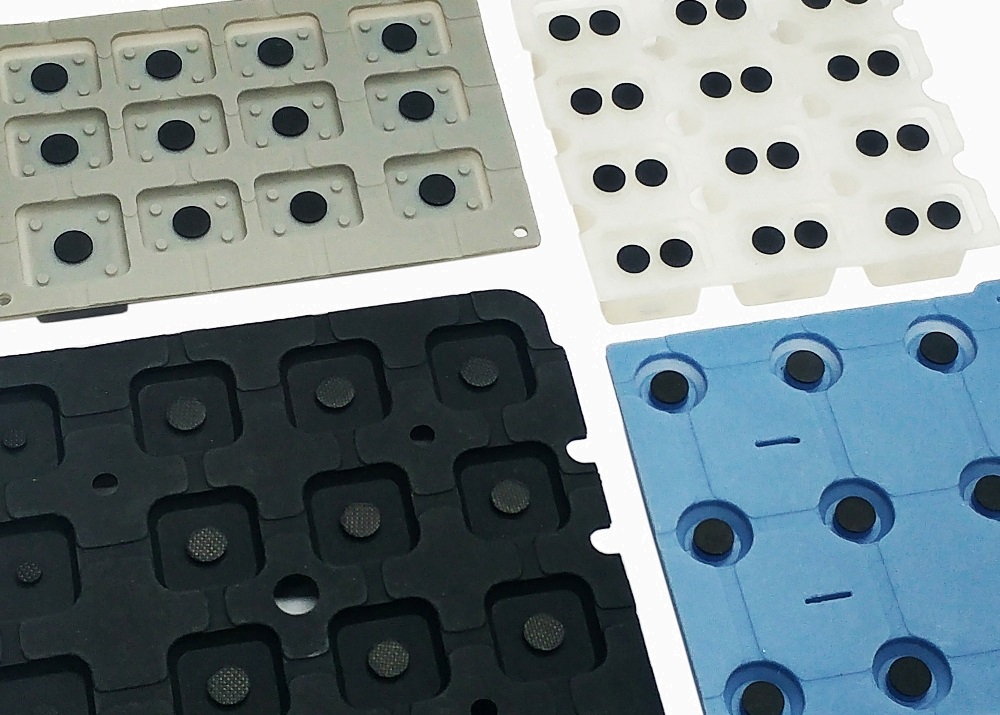

碳导电粒
碳导电粒的常见形状标准尺寸在2mm至8mm直径之间,电阻通常为约200欧姆及100克负载。
![carbon-pill](http://youeal.hk/wp-content/uploads/Carbon-Pill.jpg)

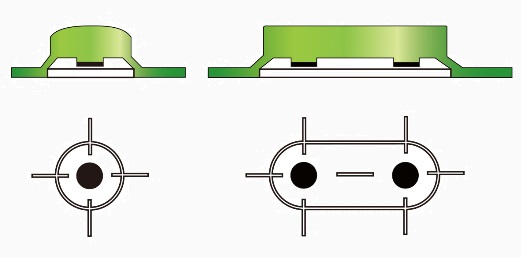

碳导电粒设计图
![<h3><strong><span style="text-decoration: underline">碳导电粒设计图</span></strong></h3>](http://youeal.hk/wp-content/uploads/Patterns-of-Metal-Conductive-Pill.jpg)
![carbon4](http://youeal.hk/wp-content/uploads/CARBON4.jpg)
![carbon3](http://youeal.hk/wp-content/uploads/CARBON3.jpg)
碳導電印刷
碳导电印刷可应用于任何形状的碳接触,例如圆形,方形,椭圆形等。对于产品电阻要求,电阻将在500欧姆至800欧姆的范围内。

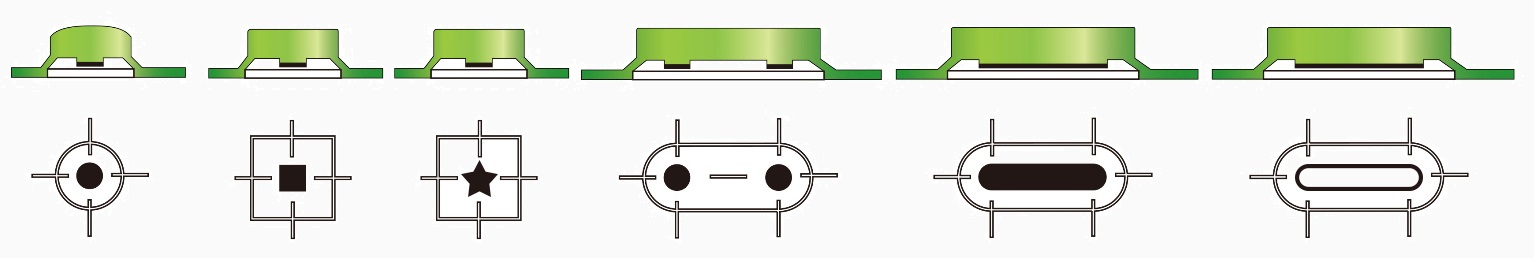

碳导电印刷设计图
![<h3><span style="text-decoration: underline"><strong>碳导电印刷设计图</strong></span></h3>](http://youeal.hk/wp-content/uploads/Patterns-of-Carbon-Conductive-Designs-Printing.jpg)
項目 | 标准尺寸 |
圆形 | Ø2, Ø2.5, Ø3, Ø3.5, Ø4, Ø4.5, Ø5, Ø6, Ø7, Ø8 (毫米) |
方形 | 适宜做丝印导电油墨,尺寸不受限制 |
椭圆形 | 适宜做丝印导电油墨,尺寸不受限制 |
导电粒电阻值 : | 施加100g力之下小于200Ω |
寿命 : | 30,000,000 |
印刷型电阻值 : | 施加150g力之下小於800Ω |
寿命 : | 1 x 106 |
