导电胶条
YI 型号
YI 型号导电胶条是在YL型号表面与底部两面涂上绝缘的硅树脂油墨，目的是可应用于金属外壳内。
可应用之产品
电子表及小型液晶显示器

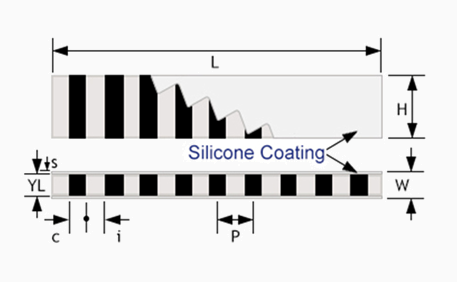

尺寸规格
公差
| (单位：毫米) | ||||
| 0.05P | 0.1P | 0.18P | ||
| P | 密度 | 0.05 ± 0.015 | 0.1 ± 0.03 | 0.18 ± 0.04 |
| L | 长度 | L ≤ 10 ±0.2 10≤L ≤ 70 ±0.3 70<L≤120 ± 0.4 120<L≤200 ±0.5 200<L≤300 ± 0.8 |
||
| H | 高度 | 1.0<H≤5.0 ± 0.1 5.0<H≤20 ± 0.15 | ||
| W | 宽度 | 0.3<W<1.5 ± 0.08 1.5<W≤2.5 ± 0.1 2.5≤W ± 0.15 | ||
| C | 导电层宽度 | 0.025 | 0.05 | 0.09 |
| I | 绝缘层宽度 | 0.025 | 0.05 | 0.09 |
| S | 外层涂料 | 0.02 - 0.04 | ||
Remarks: 0.03 pitch is available
压缩曲线图
